Собственники участков с водозаборной скважиной сталкиваются со сложным выбором насосного оборудования. Если устройство подойдет по характеристикам и будет установлено по всем правилам монтажа, хозяева надолго забудут о проблемах с поставкой воды.

Дачникам и владельцам загородных домов рекомендуем обратить внимание на скважинный насос Водолей, который при надлежащем уходе способен функционировать более 10 лет.

Содержание статьи:

Водолей — отличный выбор для дачной скважины

Удобный в применении и монтаже агрегат выпускает компания «Промэлектро» (г. Харьков, Украина). Кроме погружных насосов предприятие производит дренажное и поверхностное насосное оборудование, электродвигатели, измельчители кормов.

Серия насосов для глубинного использования включает продукцию, эксплуатируемую в скважинах, установленных «на песок» и «на известняк». Диапазон расстояния от забора воды до подачи ее на поверхность от 20 до 200 м. Наиболее мощные модели могут обслуживать большой по площади коттедж или 2-3 дачных домика, так как их производительность достигает 12 м³/ч.

Насосы Водолей

Продукция компании «Промэлектро» известна с 1995 года – с момента образования предприятия. А с 1996 года увидело свет оборудование, не утратившее популярности по сей день, – погружные и поверхностные насосы

Среди плюсов линейки приборов Водолей можно выделить:

экономное потребление электроэнергии; высокую производительность; низкий шумовой коэффициент; износостойкость деталей, изготовленных из нержавеющей стали, латуни и безопасного пищевого пластика; возможность гарантийного или самостоятельного ремонта; небольшой вес и размеры, соответствующие диаметру скважины; полную комплектацию, позволяющую немедленно приступить к монтажу.

Не забываем про IEC 335-1 (международный стандарт безопасности), гарантийное обслуживание в течение полутора лет и возможность при необходимости ремонта приобрести запчасти у производителя. По техническим характеристикам модификации сопоставимы с зарубежными аналогами PEDROLLO и GRUNDFOS. Стоимость в зависимости от модели – от 1800 руб. до 27 400 руб.

Галерея изображений

Фото из

Доступность насосов Водолей

Насосы марки Водолей привлекают доступностью цены, обширностью торговых предложений, ремонтопригодностью

Доступность насосов Водолей

Линейка центробежного оборудования

Широкий ассортимент позволяет выбрать насос для колодца и скважины, исходя из дебита источника, потребностей семьи в воде, высоты подачи, глубины погружения

Линейка центробежного оборудования

Ограничения по перекачиваемой среде

Насосные системы Водолей предназначены для перекачки чистой воды. При выборе насоса надо обращать внимание на допустимые значения минеральных включений в воде

Ограничения по перекачиваемой среде

Водоснабжение с центробежным Водолеем

Глубинные насосы с логотипом Водолей работают в схемах с гидроаккумулятором и реле давления, регулирующим запуски и остановки по показаниям напора в водопроводе

Водоснабжение с центробежным Водолеем

Доступность насосов Водолей

Доступность насосов Водолей

Линейка центробежного оборудования

Линейка центробежного оборудования

Ограничения по перекачиваемой среде

Ограничения по перекачиваемой среде

Водоснабжение с центробежным Водолеем

Водоснабжение с центробежным Водолеем

Особенности устройства глубинного насоса

Все скважинные погружные модели Водолей имеют похожее строение. Главными частями являются:

многоступенчатый насосный сектор; электродвигатель, отделенный фильтром; конденсаторная коробка, находящаяся снаружи.

Под корпусом прячется насосный блок – монолитная коробка с вращающимися лопастными колесами и приводом. Именно размеры рабочего колеса отвечают за одну из главных характеристик агрегата – производительность. Чем больше его диаметр, тем объемнее порция воды, подаваемая за определенный временной отрезок.

Все детали надежно закреплены крышкой с винтовой резьбой. Она же является местом фиксации троса, одного из элементов крепления насоса внутри скважины.

Устройство насоса Водолей

По данным таблицы можно проследить соотношение габаритов аппарата и двух важных технических показателей – производительности и величины номинального напора (кликните для увеличения)

Двигатель с помощью комбинации ротор-статор и подшипников приводит в движение аппарат. Он заполнен маслом. Конденсаторы и электрический кабель заключены в конденсационной коробке. Чтобы оборудование не вышло из строя при форс-мажорных обстоятельствах (например, при быстром осушении), предусмотрена автоматическая защита немецкого производства.

Контроль за работой и управление осуществляется при помощи выносного прибора. Знание устройства насоса Водолей поможет при его ремонте.

Принцип работы погружного аппарата

Чтобы подавать воду наверх и перемещать ее на необходимое расстояние, необходимо создать давление. Центробежный тип насосов производит нужный напор при помощи вращения колеса (или нескольких колес), которое закреплено на рабочем стержне (валу) и соединено с двигателем.

При запускании колеса возникает кинетическая энергия, передающаяся лопастям, а от них – к жидкости. В результате вода разбрасывается к стенкам, затем из приемника перемещается в соседнюю (верхнюю) камеру, а на ее место под давлением поступает очередная порция воды из колодца.

Принцип работы насоса Водолей

Благодаря простому, но продуманному устройству, вода плавно, в щадящем режиме поступает сначала в корпус аппарата, затем по трубам – в накопительный бак

Для забора жидкости предназначен всасывающий патрубок, а для защиты внутренних частей устройства от засорения и быстрого износа предусмотрен фильтр. Устройство простое, но настолько эффективное, что нет смысла подыскивать аппарат с другим принципом работы. Все элементы механизма помещаются в довольно компактную продолговатую «гильзу», конструкция которой идеально подходит для спуска в узкий ствол скважины.

В отличие от вибрационных аналогов, центробежные работают равномерно и бережно, благодаря чему не поднимают со дна песок и не разрушают стенки скважины.

Обзор моделей: назначение и характеристики

Чтобы охватить большую аудиторию, компания «Промэлектро» изготавливает модели различных модификаций. Для удобной ориентировки некоторые параметры агрегатов заключены в их названии.

Для примера возьмем позицию БЦПЭ 0,5-100У 60/150 и расшифруем цифровые данные:

БЦПЭ – бытовой центробежный погружной электронасос; 0,5 (л/с) – производительность; 100 (м) – номинальный напор при номинальной объемной подаче; 60 (л/м) – максимальная производительность; 150 (м) – высота подъема воды в скважине при наибольшем напоре.

В соответствии с индивидуальными требованиями вы можете выбрать аппарат, относящийся к одной из четырех групп: 0,32 л/с, 0,5 л/с, 1,2 л/с, 1,6 л/с. Предположим, что вы являетесь владельцем колодца или скважины (диаметром 100 мм, 120 мм и выше) с ограниченным дебитом. Скорее всего, потребление воды не выходит за пределы 2 м3/ч. Очевидно, что выбор должен пасть на модель БЦПЭ-0,32.

Насосы Водолей 0,32

В таблице представлены технические характеристики всех моделей насоса Водолей с производительностью 0,32: с помощью анализа данных легко подобрать аппарат для собственного использования

Модели с производительностью 0,32 довольно популярны, так как многие посещают дачу нерегулярно, а количество постоянно проживающих человек редко превышает 3-4. Если вы решили приобрести аппарат с минимальной производительностью, учтите, что остальные показатели могут отличаться (например, параметрами напора). Данная серия состоит из 9 моделей.

В следующей серии – БЦПЭ 0,5 – всего 8 моделей, различающихся по величине напора (от 16 м до 100 м). Насосы могут работ и с ручным, и с автоматическим управлением. Аппараты снабжены защитной функцией, которая предохраняет от перегрева.

Если диаметр вашей скважины не менее 110 мм, а дебит – от 2 м³/ч, можете выбрать одну из моделей данной серии. Аппарат может пригодиться и для других целей, например, если возникнет необходимость откачать воду из бассейна, пруда или естественного водоема. Насосное оборудование с производительностью 0,5 л/с прекрасно подходит для полива газонов, грядок, клумб или садовых посадок.

Насосы Водолей 1,2

Насосы Водолей БЦПЭ-1,2 достигают максимального КПД при подаче воды 1,2 л/с (4 м³/ч): график отражает зависимость объема воды от напора

Следующая серия – с производительностью 1,2 л/с – включает линейку из 8 изделий, отличающихся напором (от 12 м до 80 м). Производитель предупреждает, что горячую воду (с температурой выше +35ºС) перекачивать нельзя, как и слишком загрязненную жидкость.

Самыми производительными являются модели БЦЭП 1,6, которые представлены тремя модификациями – с напором 25 м, 32 м, 40 м. В своей линейке они различаются и конструктивно – имеют разное количество ступеней насосной части, от 6 до 8. Учитывая технические характеристики насоса Водолей, вы можете подобрать агрегат по индивидуальным требованиям.

Как правильно подключить скважинный насос

Рассмотрим все этапы выбора и подключения насосного оборудования марки Водолей. Данные рекомендации носят общий характер, с более подробной информацией вы можете познакомиться в техническом паспорте и инструкции по установке.

Сравнение моделей Водолей

Уточнив технические данные скважины и сравнив характеристики разных насосов Водолей, вы можете подобрать модель, оптимально подходящую для вашего участка

Выбор модели по конкретным характеристикам

Перед покупкой важно учесть все характеристики, необходимые для правильного выбора, а именно:

диаметр скважины; дебит скважины; уровни воды в скважине (статический и динамический); предполагаемый расход воды; расстояние от источника до дома; давление в гидроаккумуляторе (демпферном баке).

Диаметр скважины определить очень просто – он указан в техпаспорте, который выдает на руки компания, производящая бурение и установку оборудования. Скорее всего, диаметр является типовым, то есть имеет размеры 100 мм, 133 мм, 152 мм. Насосы Водолей лучше устанавливать в скважины, имеющие сечение более 100 мм.

Дебит также указан в паспорте, благодаря данному параметру легко подобрать насос по производительности. Важно, чтобы параметры насоса не превышали цифры, указанные в документах. Предположим, что дебит источника 3 м³/ч. Это довольно низкий показатель, который обозначает, что модели из серии БЦПЭ 1,2 (или более высокой производительности) приобретать не нужно, достаточно БЦПЭ 0,5.

При работе более мощного оборудования объем воды в источнике не успеет восстановиться, произойдет осушение и автоматическое отключение устройства.

Уровень воды необходимо знать, чтобы правильно определить глубину установки насоса. Обычно расстояние до зеркала воды и от поверхности до дна указано в паспорте, однако необходимо помнить о паре нюансов. Первый касается особенностей монтажа погружного насоса – его опускают ниже поверхности на 4-5 м. Второй – непостоянности уровня воды.

В теплый период уровень обычно снижается, причем разница с начальным показателем может составлять до 4-5 м. Выходит, что для установки необходимо знать минимальный уровень.

Точки водоразбора

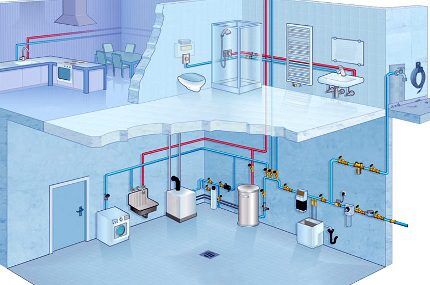

Еще на этапе планирования системы водоснабжения необходимо составить схему дома с указанием всех возможных точек водоразбора – данные пригодятся и для монтажа разводки, и для выбора насоса

Для подсчета общего расхода воды необходимо учитывать несколько факторов:

количество постоянно проживающих; количество точек пользования внутри дома (санузел, кухня, душ); наличие точек разбора за пределами дома (полив огорода, кран в летней кухне, кран в бане) и пр.

В среднем, если не брать в учет дополнительные объекты, на одного человека приходится суточный расход 200 л.

Расстояние между источником воды и домом необходимо для подсчета дополнительной нагрузки на насос. Стандартный расчет: 10 м горизонтально проложенных труб равняется 1 м вертикально расположенных (то и другое – 0,1 атмосферы).

Давление демпферного бака влияет на порог отключения. Предположим, если у вас установлен объемный бак в 300 л, то для его отключения необходимо давление в 3,5 атмосфер (в переводе в вертикальные метры – 35).

Галерея изображений

Фото из

Установка насоса в скважину

Перед установкой погружного насоса в водозаборную скважину его подключают к водоподающей трубе, через проушины фиксируют тросом

Установка насоса в скважину

Автоматизация работы насоса

В схему с погружными насосами включают блок автоматического управления, который регулирует циклы работы, защищает от перегрева и сухого хода

Автоматизация работы насоса

Кессон скважины с глубинным насосом

Чаще всего для обустройства скважины с погружным насосом сооружается кессон

Кессон скважины с глубинным насосом

Оголовок для неглубокой скважины

Для обустройства неглубокой скважины или выработки сезонного использования можно провести только монтажом оголовка

Оголовок для неглубокой скважины

Установка насоса в скважину

Установка насоса в скважину

Автоматизация работы насоса

Автоматизация работы насоса

Кессон скважины с глубинным насосом

Кессон скважины с глубинным насосом

Оголовок для неглубокой скважины

Оголовок для неглубокой скважины

Покупка комплектующих для установки в скважину

Кроме покупки насоса, к которому прилагается электрический кабель и трос для подвешивания, может возникнуть необходимость в приобретении следующего оборудования:

Гидроаккумулятор с набором переходников. Нужен для небольшой семьи (2-3 человека) достаточно агрегата объемом 100 л: чем больше объем, тем реже будет отключаться устройство). Оголовок. Прикрывает шахту скважины от уличного мусора и атмосферных осадков, служит местом крепления труб. Труба от насоса до бака. Требуется для наружного применения, диаметром 32 мм или 40 мм. Переходник от трубы к погружному насосу. Для насоса Водолей и трубы с диаметром 32 мм подойдет изделие типа 1’ с наруж.рез.32 мм. Стальной трос с зажимами. Если изделие, поставляемое в комплекте, по каким-то причинам не устраивает. Подводный кабель. Применяется для электрических кабелей.

Вместе с гидроаккумулятором и насосом приобретают реле давления и манометр. Прекрасно себя зарекомендовало оборудование немецкого и итальянского производства. Например, если объем бака более 300 л (8 атм.), подойдет модель реле MDR 5-8 Грундфос.

Монтаж реле давления

Один из вариантов монтажа реле давления и манометра – при помощи муфт, на штуцере, выходящем из гидроаккумулятора (накопительного бака)

Подготовка и подводка напорного трубопровода

Чтобы проблем с доставкой воды из скважины в дом было меньше, трубопровод должен обладать следующими качествами:

герметичностью; прочностью; минимальной длиной; отсутствием изгибов.

Повороты и изгибы могут вызвать образование воздушных мешков, мешающих движению воды. Чем короче трубы, тем меньше нужно соединительных элементов: фитингов, муфт, фланцев. Не рекомендуют использовать резьбовое соединение. Возможный вариант изделия – труба ПНД-32.

Утепление труб

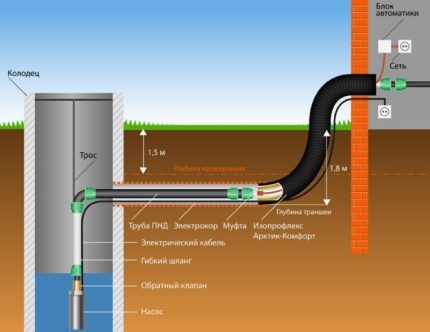

Схема расположения напорной трубы при монтаже погружного центробежного насоса: трубопровод уложен ниже уровня промерзания грунта с дополнительным утеплением

Монтаж обратного клапана

Обратный клапан не идет в комплекте с насосом Водолей, но его присутствие в устройстве водоснабжения дома необходимо. Основное назначение клапана – блокировка движения воды в обратном направлении. Это значит, что в процессе работы клапан открыт и дает возможность жидкости свободно перемещаться по направлению к точкам разбора. Однако при выключении насоса он перекрывает воду, не давая ей двигаться назад.

Клапан устанавливают непосредственно у выхода скважинного насоса. Его монтируют в трубу выше насоса, в некоторых случаях — на небольшом расстоянии от него (не более 1 м). При установке клапана обратите внимание на стрелочку, указывающую направление движения воды. Это необходимо, чтобы не врезать деталь обратной стороной.

Монтаж обратного клапана

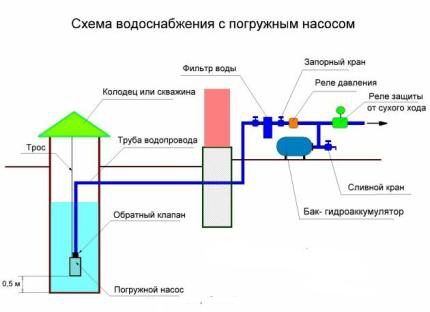

Схема монтажа обратного клапана в скважине, трубе погружного насоса. При установке поверхностного насоса клапан фиксируют на конце опущенного в воду патрубка

Крепление оборудования на тросе

Капроновый трос для монтажа насоса есть в комплекте, однако некоторые пользователи отмечают, что со временем эластичный материал теряет упругость и растягивается. Для предотвращения деформаций можно использовать трос из нержавеющей стали. Его продевают сквозь специальные отверстия в верхней части корпуса насоса и прочно привязывают.

Вместе с тросом необходимо опустить в скважину и электрический кабель. Чтобы предупредить механические повреждения и дополнительную нагрузку на него, следует сделать своеобразную связку из страховочного троса, трубы и электрокабеля. Шнур крепим не в натяжку, а петлеобразно, с небольшими припусками. Поднимать насос из скважины за электрический кабель запрещено.

Монтаж троса

Примерно так должна выглядеть труба после того, как насос опущен в скважину. Электрический кабель фиксируют специальными скобами или клейкой лентой

Соединенные между собой коммуникации аккуратно опускаем в обсадную трубу на заранее рассчитанную глубину. Насос ни в коем случае не должен касаться дна.

Подключение к электропитанию и тестирование

Помните, что работа насоса Водолей возможна лишь при условии соблюдения параметров напряжения – 220 В. При других показателях нормальное функционирование оборудования не гарантировано. Если характеристики сети не отвечают требованиям производителя, подключите стабилизатор напряжения.

Погрузив насос в скважину, убедитесь, что его корпус полностью находится в воде. Шнур питания не должен быть натянутым, как струна. Только после проверки выполненных условий приступайте к подключению насоса Водолей к источнику питания. Если устройство стало качать воду и отключилось только при срабатывании автоматики – все сделано правильно.

Для бесперебойной работы оборудования проводят профилактическую разборку. Если после осмотра замечены недостатки, их необходимо устранить. Например, можно заменить подшипники (при тугом ходе), поменять масло, проверить обмотку двигателя.

Как устранить возможные неисправности

Несмотря на профилактику, возможны случаи поломки, поэтому рассмотрим наиболее частые из них.

Чистка насоса

Профилактическую чистку необходимо проводить раз в 1-2 года, но возможен и аварийный внеплановый ремонт, если детали износились или всасывающий патрубок раньше времени наполнился песком

Если насос не включился, производим следующие действия:

проверяем наличие контактов в розетке; осматриваем насос на предмет засорения песком; измеряем напряжение, при недостатке подключаем стабилизатор.

Если вдруг снизилась производительность, проверяем, не появилась ли в трубопроводе течь. Заодно осматриваем и чистим фильтры. При снижении напряжения пользуемся стабилизатором.

Насос рано или поздно забьется песком, поэтому производим чистку: снимаем сетку и защитный желоб, разделяем насосную часть и электродвигатель, проверяем работу вала, промываем все элементы. Собираем устройство в обратном порядке.

Полезное видео по теме

Как сделать расчеты для грамотного выбора насоса Водолей:

Технические характеристики и возможности модели Водолей БЦПЭ 1.6 40у:

Как отремонтировать аппарат Водолей (1/3):

Как разобрать и прочистить насос Водолей своими руками:

Последовательность установки и подключения агрегата:

Как видите, насос Водолей – удобное в монтаже и обслуживании, эффективное устройство для подачи воды в автономной системе водоснабжения. Регулярные самостоятельные осмотры и мелкий ремонт помогут продлить срок его жизни, но если возникли трудности с установкой или выбором новой модели – воспользуйтесь услугами профессионалов.
