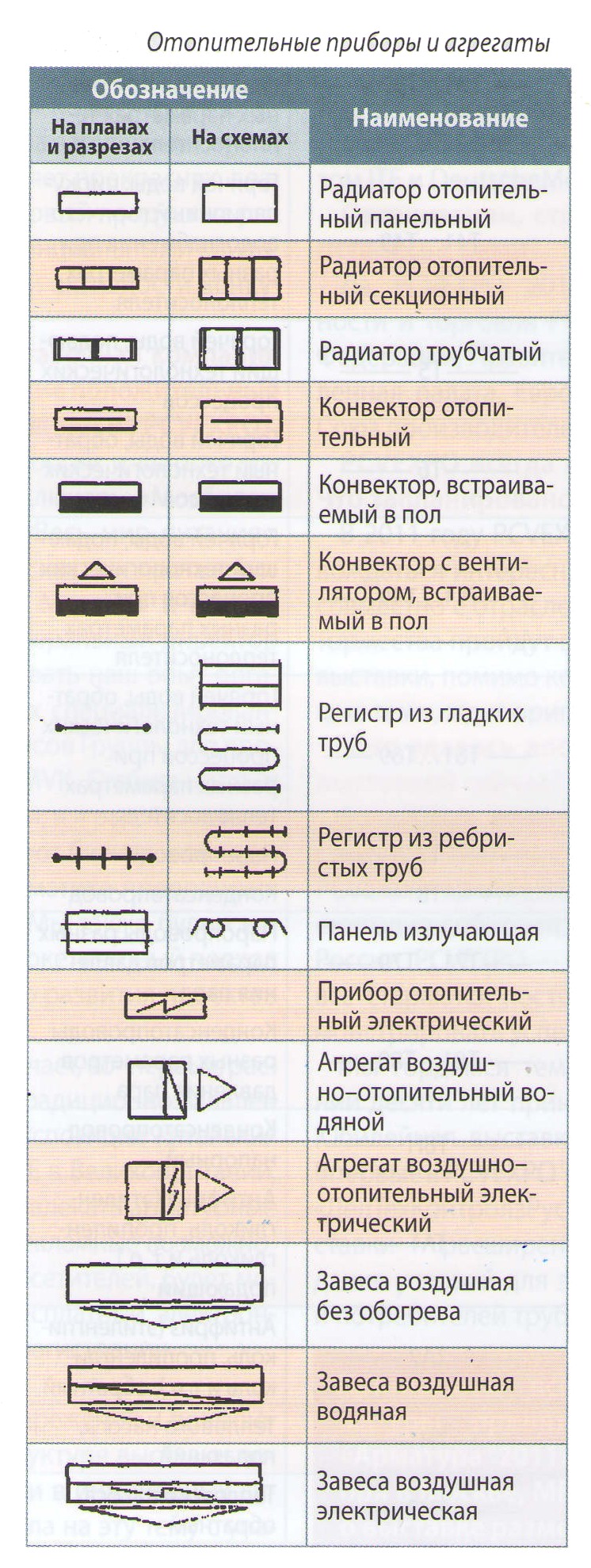

Условные обозначения для схем отопления

Условные обозначения для схем отопления
Условные обозначения для схем отопления
Условные обозначения для схем отопления
Условные обозначения для схем отопления
YouTube Трейлер

Не так давно я поставил перед собой задачу наити в интернете проверенные порядовки и чертежи кирпичных каминов, не смотря на всю открытость информации сделать это оказалось не просто. В большинстве случаев схемы были неполными, плохочиаемыми и наконец вовсе нерабочими, противоречищими принципам работы камина. При этом почти не где не было указано для каких помещений подходит камин, какая высота трубы для него требуеться, затраты на материалы и требования к исполнителю проекта. Входе тщательного изучения форумов, своего опыта и информации от знакомых печников я постарался собрать на сайте 10 наиболее провереных в работе порядовых схем кирпичных каминов. Прямые ссылки на статьи с подробным описанием чертежей и процесса работы расположены ниже в порядке рейтинга сообщества печников:

Угловой кирпичный камин.(90х90см) Камин с прямым дымоходом. (103х65 см) Прямоугольный камин (2,5х5 кирпича) Примитивный оштукатуренный камин.(2,5х4,5 кирпича) Камин «Мини»- чертеж В.М.Колеватова (4х2 кирпича) Классический английский камин средних размеров (3х5 кирпичей) Схема кирпичного камина для «Чайника» (4,5х2,5 кирпича) Комбинированная отопительно-варочная печь с открытым камином (4,5х5,5 кирпича) Печь-камин с плитой и духовкой 5х2,5 кирпича Трехуровневый камин с поддувалом 3х6 кирпича. схема кирпичного камина

osnovaremonta.ru

Правила чтения порядовых схем и условные обозначения.


Не смотря на то что большинство схем и порядовок являються интуитивно понятными даже для людей не имеющих ранее дел с печной кладкой, думаю не лишним будет обозначить условные обозначения используемые в представленных чертежах.

условные обозначения в чертежах каминов

osnovaremonta.ru

Помните , что большинство печной фурнитуры таких как топочная и прочистные дверцы, колоссниковые решетки чугунные плиты расчитаны на кирпич стандартных размеров 250х120х65 мм, по этому глядя на чертеж не забывайте  что она так же расчитана на полнотелый кирпич стандартных размеров.

YouTube Трейлер Несколько советов при кладке каминов.

Большинство каминов кладеться из полнотелого керамического(красного) кирпича, при этом топка выполняеться из шамотного(огнеупорного). При этом керамический желательно класть на глиненно-песчаный раствор, а шамотный на глиняный раствор с добовлением просеяной шамотной крошки. Толшина швов на шамотном кирпиче не должна превышать 5 мм, на керамическом 8 мм. Иначе при высоких температурах во время термического расширения раствор из швов можт начать выкрашиваться. Для расчета высоты дымовой трубы для камина советую пользоваться «Шведской формулой» . Следите за нашими обновлениями уже этим летом мы начнем выкладывать подробное обучающее видео процесса кладки каминов по представленым на сайте порядовкам. Оставляйте в коментариях ниже ваши пожелания по поводу той модели камина видео кладки которой вы хотели бы видеть в первую очередь.
