Известно, что штатным окушьим звуковым сигналом можно напугать разве что только детей. Для действительного же предотвращения ДТП его может и не хватить - вас просто не услышат. Если мы хотим добавить нашему сигналу убедительности, его просто необходимо заменить на что то более серьезное. Например, на пару сигналов 2109:


Но так как эти сигналы потребляют более существенный ток, чем штатный сигнал, их необходимо запитать через дополнительное реле. Это сделает подвижной контакт, что в рулевой колонке под рулем, более долговечным. А так же сделает срабатывание сигналов четким. Кто знает, быть может эти дудки потребуются все один раз, и осечка здесь вовсе не нужна.

Необходимость присобачивания какого то там реле тут же вводит в ступор не сведущих в автоэлектрике водителей. Между тем это действо не на столько сложно, как может казаться. Уже обжатые проводки с клеммами продаются в магазинах. Даже есть готовые колодки под реле с проводами!!! Бери и подключай!!! Для опытных электриков схема не нужна - она в голове. Для всех остальных схема ниже.

В качестве описания схемы:
Покупаем реле. Вполне сходится реле стартера, включения вентилятора, света фар, подогрева стекла - все эти реле ОДИНАКОВЫЕ. Покупаем обжатые провода 6шт, или готовую колодку с ЧЕТЫРЬМЯ ПРОВОДАМИ, как на фото


Лучше конечно найти готовую колодку - это избавит от проблем запоминания проводов в случае замены или снятия реле в будущем. Если купите колодку, то купите отдельно еще 2 проводка с обжатой клеммой!!!

Далее: находим штатный звуковой сигнал, снимаем с него провода, откручиваем его и кидаем в направлении помойки (запасливые автолюбители могут захомячить его где нить на дальней полке). Затем откусываем от штатных проводов родные клеммы, зачищаем провода и:

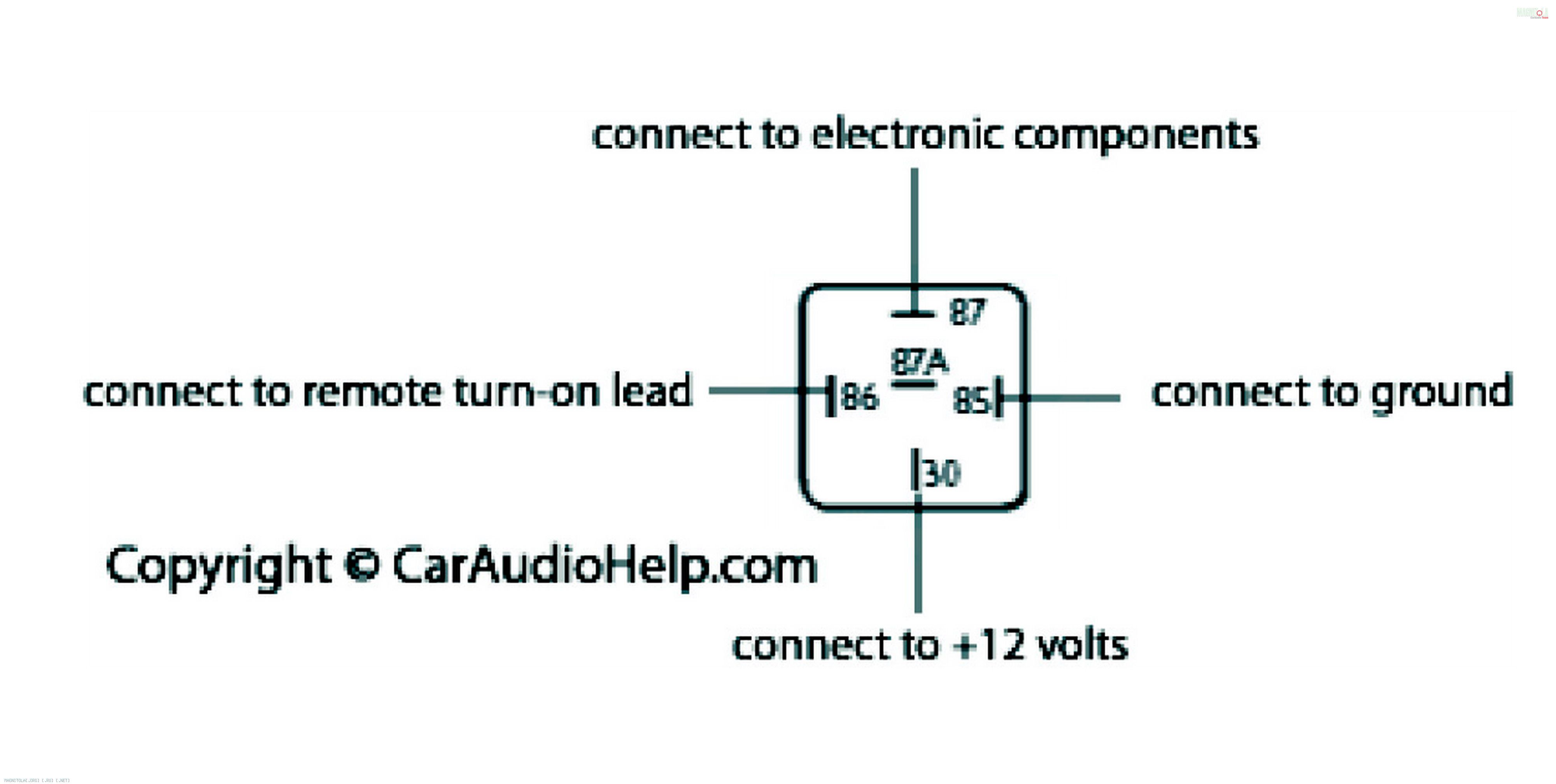

1. К красно-голубому штатному проводу прикручиваем провода колодки, соответствующие контактам реле 86 и 30
2. К бело-черному штатному проводу прикручиваем провод колодки под номером 85.
3. Берем два проводка с обжатыми клеммами (которые я просил купить дополнительно) и прикручиваем их к проводку колодки под номером 87.

Прикручиваем новые сигналы, желательно улитками вниз (что бы вода стекала из них). Вместе с креплением сигналы получают "массу", потому крепить только непосредственно на кузов, или используя металлические кронштейны!!! Я использовал пластины, которыми крепился старый штатный сигнал. Пластины необходимы для исключения передачи вибрации, создаваемой звуковым сигналом при его работе, на кузов. Хотя, как показала практика, народ особо не задуряется по этому поводу и крепит сигналы прямо на кузов. Ну да ладно.

После установки сигналов на место, надеваем на их контакты клеммы, которые мы прикрутили в пункте 3. Все надежно изолируем. Надежность изоляции заключается не в километрах израсходованной изоляционной ленты, а в качестве ее намотки на изолируемое место. Использование пайки, термоусадочных трубок и гофр - по желанию.

Что получаем после все этого? Громкий и стабильный по частоте звуковой сигнал, отчетливый момент его включения, ШТАТНУЮ защиту от короткого замыкания (используется штатный предохранитель номер 10).

Минусы? Лишнее реле, появившееся в машине. Во избежании его частого выхода из строя при помывке двигателя на автомойке, очень желательно ставить его контактами ВНИЗ. Можно дополнительно положить его в какой нибудь прочный пакет и замотать изолентой. После устранения этих нюансов реле не беспокоит уже несколько лет.
