1 2 3 4 5 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 sgg6m ОПИСАНИЕ
Сигнализатор газа предназначен для непрерывного автоматического контроля содержания горючих газов в воздухе промышленных и коммунально-бытовых помещений и выдачи сигнализации о превышении установленных значений объемной доли горючих газов.
Область применения: в помещениях котельных различной мощности, работающих на сжиженном или природном газах, а также в других производственных, административных и жилых помещениях. «СГГ-6М» предназначен для по подъездной установки, в целях обеспечения безопасной эксплуатации газоиспользующего оборудования в жилом секторе.
Принцип работы - термохимический.
Способ забора пробы - диффузионный.
Тип сигнализатора - стационарный.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИГНАЛИЗАТОРА ГАЗА
Характеристики Значения Примечание Пороги срабатывания сигнализации (по метану), % НКПР 10
20
СГГ6М-П10, -П10С, -П10Н, -В10
СГГ6М-П20, -П20С, -П20Н, -В20
Абсолютная погрешность, % НКПР, не более ± 5   Время срабатывания сигнализации, с не более 15 при превышении сигнальной концентрации в 1,6 раза Время работы без контроля и регулировки порога срабатывания сигнализации, лет 1   Рабочий температурный диапазон, °С от +0 до +50   Напряжение питания, В от 150 до 260 50 Гц Потребляемая мощность, ВА, не более 10
5
СГГ6М-П10, -П10С, -П10Н
СГГ6М-В10, СГГ6М-В20
Габаритные размеры, мм, не более:
БСП1
БСП2
блок датчика
132х166х53
132х122х53
132х70х42
СГГ6М-П10, -П10С, -П10Н
СГГ6М-В10, СГГ6М-В20
Масса, кг, не более:
БСП1
БСП2
блок датчика
0,7
0,6
0,15
СГГ6М-П10, -П10С, -П10Н
СГГ6М-В10, СГГ6М-В20

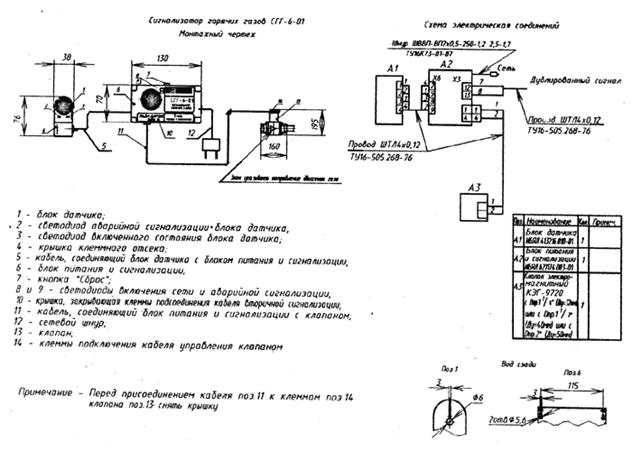

Сигнализаторы СГГ6М-П10, -П10С, -П10Н состоят из блока датчика (БД) и блока сигнализации и питания (БСП1), обеспечивающего световую и звуковую сигнализации с одновременной выдачей сигнала на закрытие электромагнитных клапанов («Клапан 220В»; «Клапан 40В»).
Сигнализаторы СГГ6М-В10 состоят из блока датчика (БД), блока сигнализации и питания (БСП2) обеспечивающего световую сигнализацию.
Сигнализаторы СГГ6М-П10, -П10С, -П10Н имеют «сухие» нормально разомкнутые контакты реле, замыкающиеся при превышении порога концентрации горючих газов Коммутационные параметры контактов реле: 220 В, 2,5 А.
Для увеличение числа точек контроля к СГГ6М-П10 может быть подключено до 40 вторичных блоков СГГ6М-В10, которые транслируют на БСП1 сигналы «ГАЗ» и информацию о состоянии линии связи между БД и БСП2 (контроль к.з. и обрыва линии). Длина линии связи между СГГ6М-П10 и СГГ6-В10 до 200 м, между БСП и БД до 200 м.
Прибор выполнен в соответствии с ПБ 12-368-00 «Правила безопасности в газовом хозяйстве», СНиП 11-35-76 «Котельные установки» и ПБ 12-529-03 «Правила безопасности систем газораспределения и газопотребления».
ИСПОЛНЕНИЯ СИГНАЛИЗАТОРОВ
Модификация Выход на клапан 220 В
(Ду=20; 25; 32; 40; 50; 65; 80 мм)
Выход на клапан 40 В
(Ду=15; 20; 25 мм)
Дублирующие НР
контакты 220 В, 2,5 А Звуковая
сигнализация Световая
сигнализация СГГ6М-П10(-П20) + + + + + СГГ6М-П10С(-П20С) + - + + + СГГ6М-П10Н(-П20Н) - + + + + СГГ6М-В10(-В20) - - - - + ПЕРЕЧЕНЬ ПОВЕРОЧНЫХ ГАЗОВЫХ СМЕСЕЙ ДЛЯ ПОВЕРКИ И КАЛИБРОВКИ СИГНАЛИЗАТОРА ГОРЮЧИХ ГАЗОВ СГГ-6М
Прибор Условное наименование и обозначение Компонентный состав ПГС Диапазон измерения Концентрация определяемого компонента Примечание калибровка поверка СГГ-6М СГГ-6М-П10; -В10; -П10Н; -П10С СН4-воздух 10% НКПР 0,44 % об. Воздух кл. 1
0,22 % об.
0,66 % об.
в баллонах под
давлением
Воздух кл.1 –
ГОСТ 17433-80
СГГ-6М-П20; -В20; -П20Н; -П20С СН4-воздух 20% НКПР 0,88 % об. Воздух кл. 1
0,66 % об.
1,10 % об.
1,40 % об.
КОМПЛЕКТ ПОСТАВКИ
1. Сигнализатор газа СГГ6М;
2. Комплект ЗИП;
3. Ведомость ЗИП;
4. Техническая документация.
За отдельную плату поставляется электромагнитный клапан, колпак поверочный.
Для проверки сигнализаторов за отдельную плату поставляется 4-х литровые баллоны с метановоздушной смесью, вентиль точной регулировки ВТР, индикатор расхода ИР. Сгг-6м схема подключения Сгг-6м схема подключения Сгг-6м схема подключения Сгг-6м схема подключения Сгг-6м схема подключения Сгг-6м схема подключения Сгг-6м схема подключения Сгг-6м схема подключения Сгг-6м схема подключения Сгг-6м схема подключения Сгг-6м схема подключения Сгг-6м схема подключения
