ОСНОВНЫЕ ТРЕБОВАНИЯ К ГЛАВНЫМ СХЕМАМ ЭЛЕКТРОУСТАНОВОК



При выборе схем электроустановок должны учитываться сле­дующие факторы:

значение и роль электростанции или подстанции для энергосистемы. Электростанции, работающие параллельно в энергосистеме, су­щественно различаются по своему назначению. Одни из них, ба­зисные, несут основную нагрузку, другие, пиковые, работают неполные сутки во время максимальных нагрузок, третьи несут электрическую нагрузку, определяемую их тепловыми потребите­лями (ТЭЦ). Разнос назначение электростанций определяет целе­сообразность применения разных схем электрических соединения даже в том случае, когда количество присоединений одно и то же.

Подстанции могут предназначаться для питания отдельных по­требителей или крупного района, для связи частей энергосистемы или различных энергосистем. Роль подстанций определяет ее схему;

положение электростанции или подстанции в энергосистеме, схе­мы и напряжения прилегающих сетей. Шины высшего напряжения электростанций и подстанций могут быть узловыми точками энер­госистемы, осуществляя объединение на параллельную работу не­скольких электростанций. В этом случае через шины происходит переток мощности из одной части энергосистемы в другую — транзит мощности. При выборе схем таких электроустановок в первую оче­редь учитывается необходимость сохранения транзита мощности.

Подстанции могут быть тупиковыми, проходными, отпаечными; схемы таких подстанций будут различными даже при одном и том же числе трансформаторов одинаковой мощности.

Схемы распредустройств 6—10 кВ зависят от схем электроснаб­жении потребителей: питания по одиночным или параллельным линиям, наличия резервных вводов у потребителей и т.п.;

категория потребителей по степени надежности электроснаб­жения. Все электроприемники с точки зрения надежности элек­троснабжения разделяют на три категории.

Электроприемники I категории — электроприемники, перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, значительный ущерб народному хо­зяйству, повреждение дорогостоящего основного оборудования, массовый брак продукции, расстройство сложного технологичес­кого процесса, нарушение функционирования особо важных эле­ментов коммунального хозяйства.

Из состава электроприемников I категории выделяется осо­бая группа электроприемников, бесперебойная работа которых необходима для безаварийного останова производства с це­лью предотвращения угрозы жизни людей, взрывов, пожаров и повреждения дорогостоящего оборудования.

Электроприемники I категории должны обеспечиваться пита­нием от двух независимых источников питания, перерыв допус­кается лишь на время автоматического восстановления питания.

Для электроснабжения особой группы электроприемников I категории предусматривается дополнительное питание от тре­тьего независимого источника питания. Независимыми источни­ками питания могут быть местные электростанции, электростан­ции энергосистем, специальные агрегаты бесперебойного пита­ния, аккумуляторные батареи и т.п.

Электроприемники II категории — электроприем­ники, перерыв электроснабжения которых приводит к массовому недоотпуску продукции, массовым простоям рабочих механизмов и промышленного транспорта, нарушению нормальной деятель­ности значительного количества городских и сельских жителей. Эти электроприемники рекомендуется обеспечивать питанием от двух независимых источников, взаимно резервирующих друг дру­га, для них допустимы перерывы на время, необходимое для включения резервного питания действиями дежурного персонала или выездной оперативной бригады.

Допускается питание электроприемников II категории по од­ной воздушной линии, если обеспечена возможность проведения аварийного ремонта этой линии за время не более 1 сут. Допуска­ется питание по одной кабельной линии, состоящей не менее чем из двух кабелей, присоединенных к одному общему аппарату. При наличии централизованного резерва трансформаторов и возмож­ности замены повредившегося трансформатора за время не более 1 сут допускается питание от одного трансформатора.

Электроприемники III категории — все остальные электроприемники, не подходящие под определения I и II кате­горий.

Для этих электроприемников электроснабжение может выпол­няться от одного источника питания при условии, что перерывы электроснабжения, необходимые для ремонта и замены повреж­денного элемента системы электроснабжения, не превышают 1 сут.

Перспектива расширения и промежуточные этапы развития элек­тростанции, подстанции и прилегающего участка сети. Схема и ком­поновка распределительного устройства должны выбираться с уче­том возможного увеличения количества присоединений при раз­витии энергосистемы. Поскольку строительство крупных электро­станций ведется очередями, то при выборе схемы электроустанов­ки учитывается количество агрегатов и линий, вводимых в первую, вторую, третью очереди и при окончательном се развитии.

Для выбора схемы важно учесть количество линий высшего и среднего напряжения, степень их ответственности, поэтому на раз­личных этапах развития энергосистемы схема может быть разной.

Поэтапное развитие схемы распределительного устройства элек­тростанции или подстанции не должно сопровождаться коренны­ми переделками. Это возможно лишь в том случае, когда при вы­боре схемы учитываются перспективы ее развития.

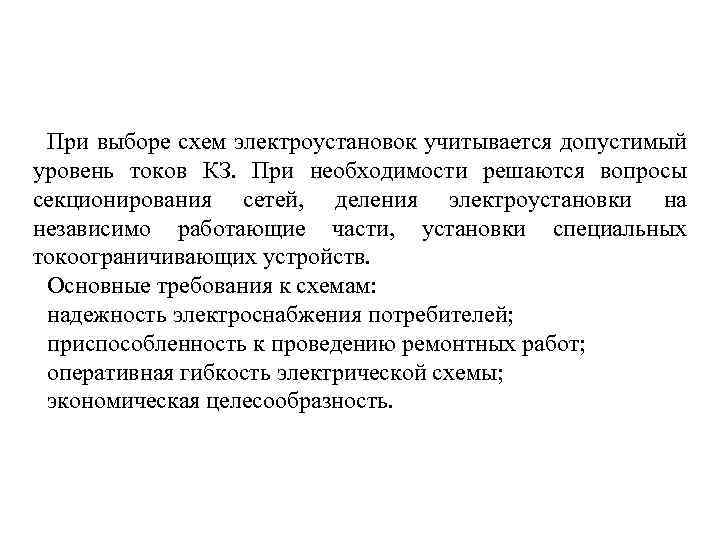

При выборе схем электроустановок учитывается допустимый уро­вень токов КЗ. При необходимости решаются вопросы секциони­рования сетей, деления электроустановки на независимо работаю­щие части, установки специальных токоограничивающих устройств.

Из сложного комплекса предъявляемых условий, влияющих на выбор главной схемы электроустановки, можно выделить основ­ные требования к схемам:

надежность электроснабжения потребителей;

приспособленность к проведению ремонтных работ;

оперативная гибкость электрической схемы;

экономическая целесообразность.

Надежность — свойство электроустановки, участка электри­ческой сети или энергосистемы в целом обеспечить бесперебойное электроснабжение потребителей электроэнергией нормированного качества. Повреждение оборудования в любой части схемы по возможности не должно нарушить электроснабжение, выдачу элек­троэнергии в энергосистему, тратит мощности через шины. На­дежность схемы должна соответствовать характеру (категории) по­требителей, получающих питание отданной электроустановки.

Надежность можно оценить частотой и продолжительностью нарушения электроснабжения потребителей и относительным ава­рийным резервом, который необходим для обеспечения заданного уровня безаварийной работы энергосистемы и ее отдельных узлов.

Приспособленность электроустановки к прове­дению ремонтов определяется возможностью проведения ре­монтов без нарушения или ограничения электроснабжения потре­бителей. Есть схемы, в которых для ремонта выключателя надо от­ключать данное присоединение на все время ремонта; в других схе­мах требуется лишь временное отключение отдельных присоедине­ний для создания специальной ремонтной схемы; в третьих — ре­монт выключателя производится без нарушения электроснабжении даже на короткий срок. Таким образом, приспособленность для про­ведения ремонтов рассматриваемой схемы можно оценить количе­ственно частотой и средней продолжительностью отключений по­требителей и источников питания для ремонтов оборудования.

Оперативная гибкость электрической схемы оп­ределяется ее приспособленностью для создания необходимых экс­плуатационных режимов и проведения оперативных переключений.

Наибольшая оперативная гибкость схемы обеспечивается, если оперативные переключения в ней производятся выключателями или другими коммутационными аппаратами с дистанционным приводом. Если все операции осуществляются дистанционно, а еще лучше средствами автоматики, то ликвидация аварийного состоя­ния значительно ускоряется.

Оперативная гибкость оценивается количеством, сложностью и продолжительностью оперативных переключений.

Экономическая целесообразность схемы оцени­вается приведенными затратами, включающими в себя затраты на сооружение установки — капиталовложения, се эксплуатацию и возможный ущерб от нарушения электроснабжения. Подробно методика подсчета приведенных затрат изложена ниже.
