Тюнинг > > > Светодиодная подсветка приборной панели (оптитрон)

Оптитроном называют специальную систему подсветки комбинации приборов. Она работает таким образом: когда зажигание автомобиля выключено, комбинация приборов остается невидимой. После поворота ключа первыми должны «ожить» стрелки на приборах, а только после них сами приборы – спидометр, тахометр и другие датчики.

optitron

Оптитрон имеет специальный антибликовый фон, благодаря которому все указатели хорошо читаются в любых условиях.

Далее рассмотрим, как сделать такую подсветку для приборной панели своими руками.

Необходимые компоненты

Лампа «Маяк» — донор компонентов для подсветки.

optitron

Лампа «Маяк», вид сзади.

optitron (1)

Светодиоды SMD — собственно, что искал в лампе. Размер где-то 3 на 4 мм.

optitron (2)

Лампа целиком, потребление в режиме «габариты».

optitron (3)

Лампа целиком, потребление в режиме «стоп-сигнал».

optitron (4)

Светодиоды, резисторы 330 Ом.

optitron (5)

Заготовки печатных плат, нарезаны на токарном станке.

optitron (6)

Платы размечены под установку компонентов. Черные точки между дорожками — места установки светодиодов.

optitron (7)

Разметка «дорожек» на плате. Здесь пятая, внутренняя дорожка лишняя, хотел сначала двухцветную подсветку делать, передумал.

optitron (8)

Расположение светодиодов по 3 в кластере.

optitron (9)

Как вариант, можно светодиоды располагать на одной дорожке последовательно, будет даже проще плюс экономия одной дорожки, но мой вариант надежнее.

optitron (10)

optitron (11)

Делаем оптитрон

Пробую очистить светофильтр на краю шкалы. Особенность этих шкал в том, что они ориентированы на использование обычных лампочек, поэтому на них нанесен дополнительный слой темного фильтра (точечки), который обеспечивает равномерность подсветки (ближе к лампочке — темнее). Под белым рассеивающим слоем также виден желтый светофильтр. Желтый я бы оставил, но снять черный и белый, не затронув желтый — нереально.

optitron (12)

Так это выглядит на просвет. Несмотря на белую подсветку, цифры все равно жёлтые благодаря жёлтому светофильтру, поэтому его придется убирать, хотя и не хотелось.

optitron (13)

Подсветка указателей топлива и температуры. Опасался, что не хватит трех светодиодов на шкалу, оказалось, напрасно — шкала подсвечивается равномерно, на глаз градиента не заметно. Да! В результате осталось только 3 дорожки.

optitron (14)

Указатели температуры и топлива сзади. Светофильтр частично удален в нужных местах.

optitron (15)

Готовые шкалы температуры и топлива.

optitron (16)

Снимаю светофильтр на тахометре. Использую жидкость для снятия лака и кусочки ватных дисков (все берём из арсенала супруги/мамы/сестры). Технология такая: мочим кусочки в жидкости и прикладываем к месту на минутку. Пока делаем следующую, предыдущая отмокает и покрытие легко снимается ногтем. Аккуратно! Лицевая сторона очень чувствительна к растворителям, особенно к спирту!

optitron (17)

Устанавливаю подсветку тахометра. Опорами и одновременно крепежом служит термоклей из «пистолета».
Минус — в таком варианте тахометр получился несъемным.

optitron (18)

Готовая шкала тахометра.

optitron (19)

«Комбинированная» подсветка. Тахометр светодиодный, спидометр обычный. Шкала температуры и указатель топлива — с двойной подсветкой. Здесь фото не совсем корректно передает эффект.

optitron (20)

Плата подсветки спидометра. Основная сложность, оказалось, именно здесь. Прибор спидометра за счет встроенного одометра очень громоздкий и для подсветки остается совсем мало места. В результате подрезок и подточек от платки осталось совсем немного.

optitron (21)

Плата подсветки спидометра сзади. Пришлось восстанавливать дорожку таким образом

optitron (22)

Устанавливаю подсветку спидометра. Два светика не влезло, перенес на боковую поверхность

optitron (23)

Подключаю подсветку спидометра, проверяю. Между тахометром и спидометром выведены общие плюс и минус в цоколек T10, в него также установлены защитный диод и общий токоограничивающий резистор (все из той же лампы), воткнуто в штатный патрончик из-под лампы подсветки.

optitron (24)

Готовая шкала спидометра

светодиодная подсветка приборной панели

Приборка целиком. На данный момент законченное состояние.

Выводы

Минусы:

— Внутренние края цифр немного затеняются выпирающими частями приборов;
— Надписи не стал просвечивать, не хотелось перегружать панель светом — надо было заклеить черной лентой изнутри;
— Одометры оказались подсвечены слабо (надо думать);
— Стрелки остались не подсвечены, оставил обычные лампочки.

optitron (26)

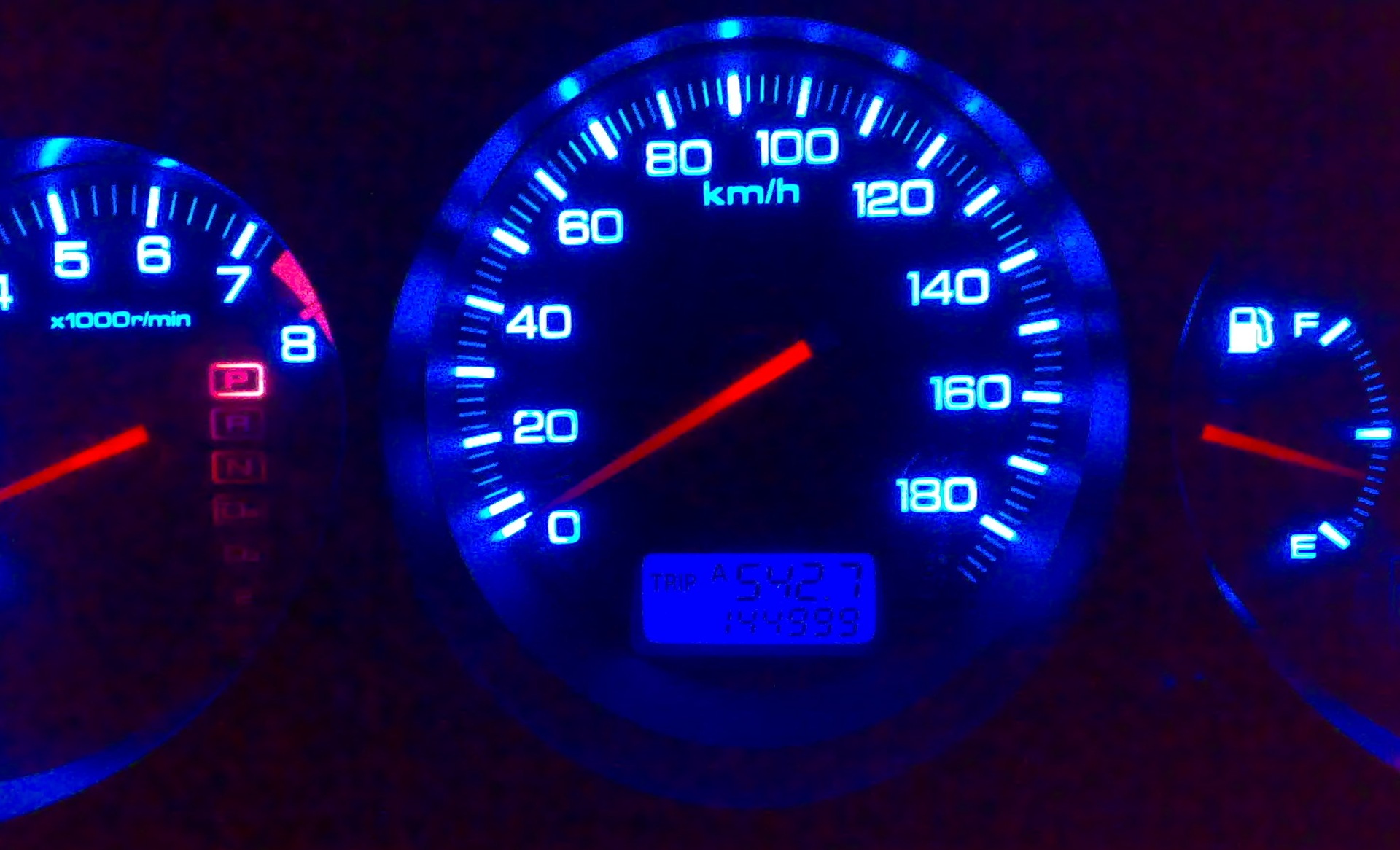

Панель в рабочем состоянии. На фото выглядит близко к настоящему. Время — после полудня, лето. Ночью ярковато, с непривычки немного отвлекает. Рассчитываю, что со временем яркость подсядет.

optitron (27)

Источник: http://foto.drom.ru/14454/
