Флокатор своими руками (схема, изготовление) Флокатор ручной используется для флокирования различных изделий, в том числе и элементов салона автомобиля. Стоимость флокатора начинается от 12тыс. рублей, но можно хорошо сэкономить, если сделать флокатор самому.

Самодельный флокатор

Электрофлокатор состоит из корпуса (внутри которого расположены элементы схемы) и выносного излучателя. Элементы схемы обеспечивают выработку и подачу на электрод излучателя высокого напряжения. Этот электрод располагается внутри бункера, в который засыпают флок, обеспечивает наличие разгонного электростатического поля, за счёт которого обеспечивается ускорение частиц флока. Более подробно, что такое флокирование.
Подбор деталей.
Изготовление флокатора начинаем с поиска необходимых материалов, которые указаны в таблице.
mt_ignore
Сначала делаем выкройки из плотной бумаги в натуральную величину листовых деталей, например, поз.1 - 3, 7, 10, 11 - 14 и т.д. Затем переходим к изготовлению деталей блока излучателя. Размеры излучателя задаются бункером (поз.29,30), трубкой поз.39, ручкой излучателя поз.42 и кабелем поз.46.:
  1. Бункер флокатора. Подойдет жесткая пластиковая банка с закручивающейся крышкой и плоским дном ёмкостью 250...400г. (например, диаметром 85мм и высотой 105мм).
  2. Трубка флокатора. Используется полипропиленовая, с толщиной стенок 3мм (меньшая толщина приведет к снижению прочности излучателя.
  3. Ручка (поз.42) можно сделать больше размерами, но не меньше, и обязательно из бесшовной трубы.
  4. Кабель. Например, коаксиальный, наружный диаметр изоляции 14мм, диаметр изоляции между центральной жилой и экранирующей оплёткой 11мм, диаметр центральной жилы - 3,4 мм. Кабель с диаметрами изоляции меньше, чем указано, использовать нельзя.
Изготовление, сборка флокатора.
В банке для бункера электрод должен располагаться на расстоянии 1/3 высоты бункера от дна бункера, а расстояние от стенок бункера до края электрода поз.32 должно быть 15...25 мм. В дне корпуса бункера (в дне пластиковой банки) выполняют по центру отверстие диаметром 12 мм, в крышке - отверстие диаметром 80 мм.

Из полиэтиленовой крышки для стеклянных банок вырезают кольцо 78x68 мм, из пластиковой оконной сетки - кружок диаметром 78 мм, затем сетку укладывают на кольцо и приваривают кольцо к сетке при помощи паяльника. При сварке между жалом паяльника и сеткой целесообразно расположить фторопластовую ленту. Заусенцы удаляем лезвием и получаем сетку поз.31.

Переходники поз.36 и 41, заглушку поз.45 вытачиваем из эбонита на токарном станке согласно чертежей, отверстия глубиной 5 мм выполнять совместно с отверстиями в ручке поз.42 и трубке поз.39. В ручке поз.42, помимо резьбовых отверстий диаметром 5 мм, выполняют паз для закрепления контакта поз.44.

  • - Стойку поз.33 из стали вытачивают на токарном станке;
  • - Электрод поз.32 вырезают из листовой стали;
  • - Контакты поз.38,44, боковой электрод поз.35 вырезают из листовой латуни;
  • - Шайбу поз.34 из листового текстолита.
  • - Шайбы поз.40 и 43 вырезают из туристского коврика;
  • - Пластиковые заклёпки поз.37 изготавливают из пластиковых стержней из наборов для сборки моделей-копий.
  • - В качестве оболочки поз.47 лучше использовать напорный шланг от стиральных машин-автоматов, либо полиэтиленовый гофрированный поливочный шланг.

При сборке излучателя конец кабеля зачищают до центральной жилы на длину 50 мм, к ней припаивают поз.38; затем кабель очищают от наружной изоляции и экранирующей оплётки на длину 350 мм, оставив «косичку» из оплётки длиной 50 мм. Затем на разделанный конец кабеля надевают детали в следующей последовательности: поз.45,43 (7 шт.), 42,41,40 (23 шт.), 39. Через отверстия в корпусе бункера, шайбе поз.34, электроде поз.35 и переходнике поз.36, продевают резьбовой конец стойки поз.33 и, с помощью поз.54,56 закрепляют контакт центральной жилы кабеля поз.38. Затяжку производить до деформации отверстия бокового электрода.

Место контакта заливают эпоксидной смолой (см. сборочный чертёж излучателя). Внутри корпуса бункера до заливки к стойке крепят электрод поз.32. Боковой электрод изгибают по форме корпуса бункера. Затем на переходник поз.36 надвигают трубку, совместив отверстия диаметром 5 мм, в отверстия вставляют заклепки. В полость трубки заправляют шайбы поз.40,оставив свободным пространство глубиной 40 мм для размещения поз.41. В трубку вставляют переходник поз.41, совмещают отверстия и вставляют заклепки.

К «косичке» оплётки припаивают контакт поз.44, крепят его винтом поз.48 к ручке, ручку поз.42 надевают на поз.41 так, чтобы контакт поз.44 расположился в зоне лыски переходника, совмещают отверстия ручки и переходника, вставляют заклепки. В ручку заправляют уплотнительные шайбы поз.43 и вставляют заглушку поз.45, которую фиксируют в ручке винтами поз.48. На сопрягаемые поверхности переходников, трубки и ручки перед сборкой нанести анаэробный (полимеризующийся без доступа воздуха) герметик. Затем паяльником аккуратно оплавить выступающие концы заклепок для формирования у них шляпок. На корпус надеть сетку и зафиксировать её крышкой. Излучатель готов, откладываем его в сторону и продолжаем изготовление ЭФ.

Изготовление корпуса флокатора.
Из листового металла вырезаются развертки поз.1,2,3. В поз.2,3 выполняются отверстия согласно чертежей и производится их изгибание. Поз.1 также изгибается согласно чертежу и, по отверстиям поз.2 и 3 производят разметку и сверление отверстий. Из полосы металла нарезают гайки поз.5 и приваривают их к основанию и перегородке, совместив центры отверстий в деталях и гайках. Сварку целесообразно производить с вкрученными в гайки технологическими болтами.

После этого, проверив собираемость крышки и основания, перегородки и основания и, устранив дефекты собираемости, выполняют в основании все оставшиеся отверстия (за исключением отверстий в основании по п.1 чертежа), наносят маркировку. К крышке крепят ручку, используя для жесткости накладку прямоугольной формы толщиной 2 мм. Ножки вытачивают на токарном станке. Болт заземления также целесообразно прихватить сваркой с внутренней стороны основания. Элементы корпуса поз.1,2,3 окрасить нитрокраской, предварительно защитив резьбы. Элементы корпуса до установления в них остальных сборочных единиц флокатора не соединять между собой.

Изготовление высоковольтного блока (ВВ-блок).
Из фольгированного стеклотекстолита вырезают плату поз.21, контактные площадки из фольги вырезают ножом, обязательно скруглив острые углы, зачищают их мелкозернистой шкуркой, покрывают спиртовым раствором канифоли и, залуживают. Пазы для размещения конденсаторов и перегородок поз.19 выпиливают лобзиком. Радиоэлементы на плате распаивают, предварительно убедившись в их исправности. При пайке исключить образование «сосулек» припоя. Из фанеры вырезают поз.11-14 согласно чертежей, и соединяют их в коробку, крышку не устанавливают.

Из стекла вырезают поз.15-20 и крепят их к внутренним стенкам коробки герметиком для стекольных работ. Полученную коробку крепят к основанию (см. сборочный чертёж) ножками, винтами поз.49 и поз.51-53, сориентировав большие отверстия в основании и боковой стенке ВВ-блока. По отверстию в боковой стенке ВВ-блока уточняют расположение отверстия в основании (центры должны совпадать), и выполняют его диаметром, соответствующим диаметру горловины пластикового корпуса поз.23. Затем пластиковый корпус диаметром не менее 70 мм (с закручивающейся крышкой диаметром не менее 60 мм) обрезают по длине так, чтобы он, закрепленный в стенке основания, слегка касался изолятора поз.17. В крышке этого корпуса выполняют отверстие диаметром 14 мм (под кабель поз.46). Демонтируют коробку ВВ-блока, крепят корпус поз.23 в отверстии основания и снова устанавливают коробку ВВ-блока так, чтобы обрезанная часть корпуса поз.23 вошла в отверстие боковой стенки поз.13 коробки ВВ-блока.

Далее заливают полость коробки до половины эпоксидной смолой (большое отверстие в боковой стенке закрыть изнутри бумагой для предотвращения вытекания смолы), быстро укладывают плату поз.21 с распаянными радиоэлементами до упора платы в подставки поз.20. Также быстро вставляют в пазы платы перегородки поз.19 вертикально до упора в дно. Кабель от собранного излучателя с надетой оболочкой поз.47, пропускают через отверстие в крышке пластикового корпуса поз.23 и припаивают центральную жилу кабеля к плате. Оплетку кабеля пропускают через проколотое отверстие в поз.23, скручивают, припаивают к стандартному наконечнику и крепят вблизи отверстия для поз.23 при помощи поз.48,51-53, предварительно просверлив в стенке основания отверстие диаметром 5,5 мм (краску вокруг отверстия зачистить). В проколотое отверстие в поз.23 закачивается до отказа силиконовый герметик. К площадке «а» платы припаивается кабель поз.28 (к Тр2). Полость коробки заполняется вровень с краями эпоксидной смолой, на нее укладывается изолятор поз.16 и крепится крышка поз.12, пропустив предварительно через отверстия в них кабель поз.28.


Трансформатор Tp1 изготовлен на базе старого трансформатора питания ТС-360М (от телевизора «Электрон-701»). В нём оставлена первичная обмотка «6-7» - 478 витков провода ПЭВ-1 диаметром 0,62 мм (220 В), остальные обмотки удалены и намотана обмотка «2» -1300 витков провода ПЭВ-1 диаметром 0,62 мм (600 В) и обмотка «3» - 17 витков того же провода. При обеспечении указанных напряжений могут быть использованы и другие трансформаторы мощностью не менее 150 Вт.
mt_ignore Изготовленный трансформатор крепится к перегородке винтами и гайками М4. Плата поз.7 вырезается из текстолита, на ней крепятся навесным монтажом остальные элементы схемы (VD1,VD2,VS1,C1 - при помощи штатных крепёжных элементов), сама плата закрепляется на перегородке при помощи втулок поз.9 и поз.50-53. Коробка блока катушки изготавливается из фанеры, аналогично коробке ВВ-блока и, закрепляется на перегородке при помощи поз.49,51-53. После этого перегородку закрепляют на стенках основания винтами поз.48 и, кабель поз.22 присоединяют к центральному выводу катушки зажигания. Контакт должен быть надёжен, при необходимости использовать пайку. Затем коробку блока катушки заливают парафином или силиконовым герметиком.

На левой стенке основания монтируют элементы управления ЭФ, кнопку SB1 необходимо сделать выносной, её можно заменить обычным клавишным выключателем, смонтированном на фанерном основании. Место прохождения проводов к SB1 защитить резиновой втулкой. После этого производят окончательный электромонтаж и производят опробование ЭФ, насыпав в бункер немного флока и включив аппарат без установки крышки, предварительно заземлив ЭФ. Во время работы в корпусе не должно наблюдаться пробоев высокого напряжения и флок из бункера должен вылетать с ускорением. При нормальном функционировании окончательно собрать ЭФ, установив и закрепив крышку.

mt_ignore
Использование самодельного ручного флокатора.
В бункер засыпать флок наполовину емкости бункера, заземлить аппарат. На обрабатываемую поверхность нанести клей. Включить ЭФ тумблером SA1, направить сетку бункера на покрытую клеем поверхность и ногой включить высокое напряжение кнопкой SB1. По окончании работы выключить аппарат, коснуться боковым электродом любого заземленного предмета для снятия статического электричества, при необходимости дозаправить бункер. Более детально, как выполнить флокирование своими руками.

Меры безопасности.
При работе с флокатором запрещено:

  • - работать без заземления;
  • - дозаправлять бункер без снятия статического заряда и при включенном питании;
  • - направлять бункер работающего флокатора на людей и животных;
  • - работать без защитных очков и респиратора;
  • - доверять работу с флокатора несовершеннолетним.
Схемы сборки и оригинальный документ автора в архиве.

Другие рабочие схемы флокатора

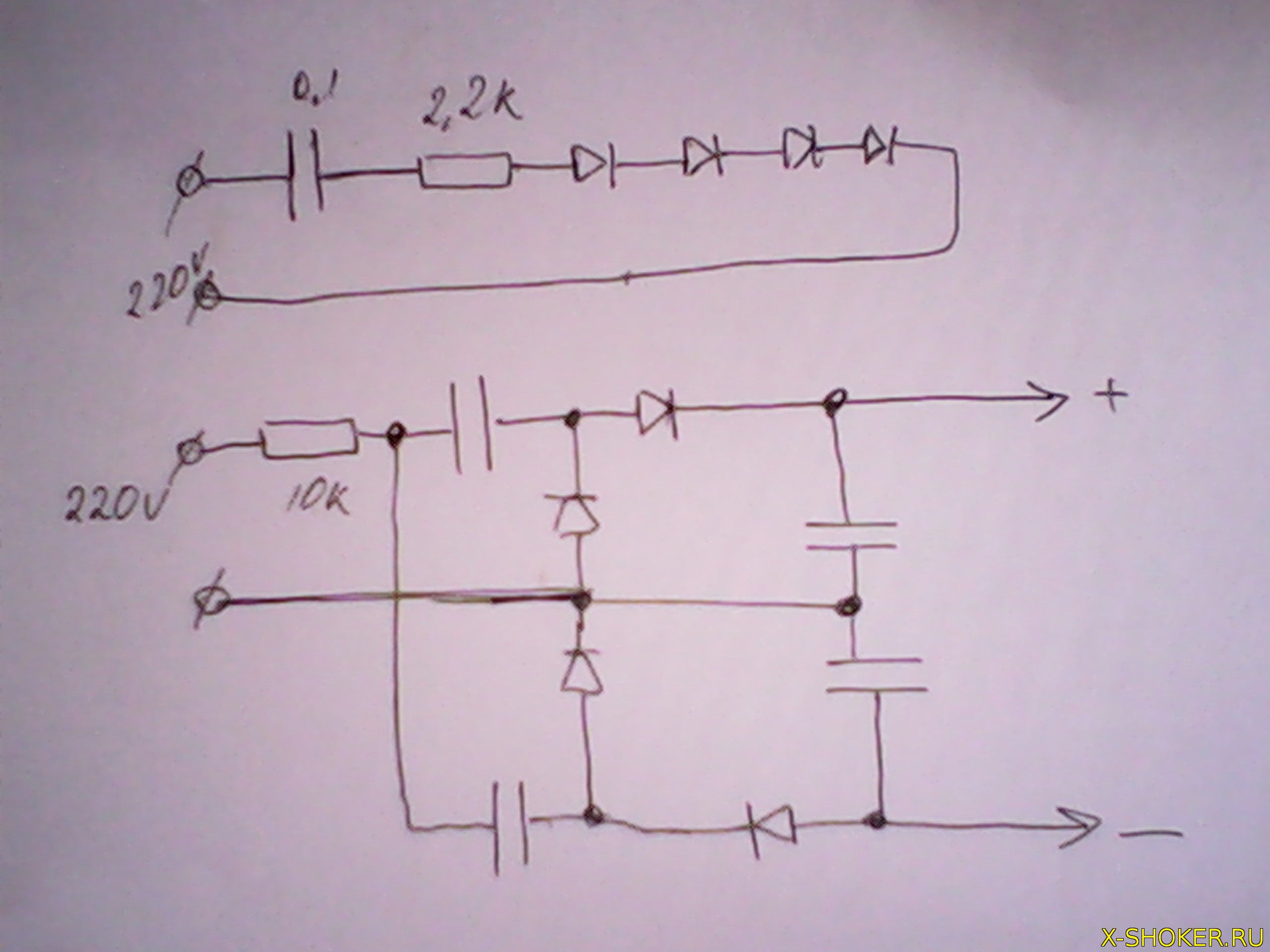

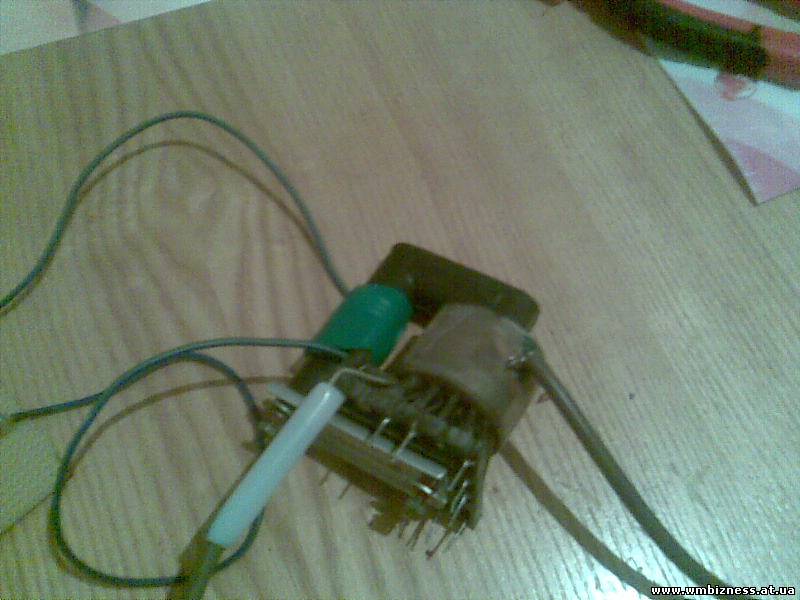

Схема флокатора №1. По словам автора схема не идеальная, но проверенная много раз и работает 100%.
Подстроечным резистором подбираем нужное напряжение на выходе, других проблем с настройкой нет. схема флокатора №1Схема флокатора №2. Схема собрана на микросхеме IR2153. схема флокатора №2
Флокирование самодельным флокатором:

Кстати, можно сделать электрофлокатор из мухобойки:

Заключение

Теперь Вы знаете, как сделать флокатор самостоятельно. Стоит учитывать, что для этого потребуется много свободного времени и опыт в радиотехнике. В результате самодельный флокатор позволит сэкономить порядка 12тыс. рублей. В интернете есть и другие схемы флокатора, но найти рабочую не легко. Если Вы нашли проверенную схему флокатора, поделитесь ей в комментариях.

Кстати, а Вы знаете как им пользоваться?

Если Вы решите заниматься флокированием, будете ли Вы собирать флокатор сами ?
