 Электросхемы RENAULT Magnum


ПИТАНИЕ / ПУСК

2111 - Аккумуляторная батарея (батареи)

2121 - Реле питания после контакта

2165 - Общий выключатель

2211 - Стартер

2212 - Пусковое реле

2261 - Противоугонное устройство и электрический пуск

8216 - Контрольная лампа давления масла

8227 - Реле давления масла

8267 - Манометрический выключатель аварийного сигнала масла

8466 - Контакт нейтрального положения коробки передач


ПИТАНИЕ / ПУСК / ПРЕДВАРИТЕЛЬНЫЙ НАГРЕВ

2121 - Реле питания после контакта

2200 - Электронный блок с противоугонным устройством

2219 - Антенна ответчика

2220 - Ключ ответчика

2221 - Сигнальная лампа "Информация" электронного противоугонного устройства

2261 - Противоугонное устройство и электрический пуск

2311 - Генератор

2314 - Контрольная лампа зарядки батареи

2411 - Резисторы предпускового нагрева

2414 - Реле предпускового нагрева

2418 - Контрольная лампа предпускового нагрева

2461 - выключатель предпускового нагрева двигателя

7111 - Тахометр

9205 - Вычислительное устройство‘VMAC”


РЕЗЕРВНОЕ ПИТАНИЕ / РОЗЕТКИ ПРИЦЕПОВ

1121 - Резерв

1125 - Электрический блок на шасси

1220 - Верхняя выдвижная попка кабины

1229 - Соединительный блок шасси-кабина

1621 - Масса

2113 - Штепсельная розетка прицепа 7-контактная THna"24N“

2114 - Штепсельная розетка прицепа 7-контактная типа "24Р"

2115 - Штепсельная розетка прицепа 7-контакткая типа “24S"

2116 - Штепсельная розетка прицепа 7-контактная (для системы “АБС")

2122 - Электропитание прицепа + 24 В

2141 - Резервное питание (для освещения)

2142 - Резервное питание (после контакта ключа стартера)

2146 - Резервное питание (масса)

2147 - Резервное питание (после общего выключателя)

2157 - Резервное питание (для видео)

2158 - Резервные репе питания

3313 - Фонари указателей правого поворота прицепа

3314 - Фонари указатепей левого поворота прицепа

3515 - Противотуманный фонарь прицепа

3522 - Стоп-сигналприцепа

3523 - Стоп-сигнал прицепа (замедлитель на выхлопе)

3634 - Габаритные фонари прицепа

3727 - Стояночный фонарь прицепа правый

3728 - Стояночный фонарь прицепа левый

5511 - Подсветка клапанов

6326 - Фонарь заднего хода прицепа

7524 - Розетка "SAE"

8013 - Контрольная лампа системы АБС прицепа


ОСВЕЩЕНИЕ

3511 - Противотуманный фонарь (или фонари)

3513 - Реле противотуманного фонаря (или фонарей

3515 - Противотуманный фонарь прицепа

3517 - Контрольная лампа противотуманного фонаря (или фонарей)

3611 - Габаритный Фонарь передний правый

3612 - Габаритный фонарь передний левый

3613 - Стояночный фонарь передний правый

3614 - Стояночный фонарь передний левый

3618 - Релестояночных фонарей

3634 - Габаритные фонари прицепа

3662 - Реле освещения

3714 - Габаритный сЬонарь задний левый

3715 - Габаритный фонарь задний правый

3716 - Габаритный фонарь центральный левый

3717 - Габаритный фонарь центральный правый

3725 - Стояночный фонарь задний правый

3726 - Стояночный фонарь задний левый

3727 - Стояночный фонарь прицепа правый

3728 - Стояночный фонарь прицепа левый

6111 - Фара ближнего света правая

6112 - Фара ближнего света левая

6113 - Фара дальнего света правая

6114 - Фара дальнего света левая

6119 - Репе фар ближнего света

6121 - Реле фар дальнего света

6123 - Контрольная пампа фар дальнего света

6130 - Переключатель освещения

А - габаритные фонари (подфарники)

В - ближний свет фар

С - дальний сеет фар

О - световой сигнализатор

Е - звуковой сигнализатор

F - указатель поворота

G - противотуманные фары

Н - противотуманный фонарь

6132 - Контрольная лампа фар ближнего света

6211 - Противотуманный прожектор левый

6212 - Противотуманный прожектор

6214 - Реле противотуманных фар

6215 - Реле фар дальнего света

6216 - Контрольная лампа фар дальнего света

6218 - Контрольная лампа противотуманных фар

6221 - Прожектор дальнего света правый

6222 - Прожектор дальнего света левый

6223 - Шунт (без прожекторов дальнего света)

6261 - Выключатель фар дальнего света

6527 - Подсветка выключателей

6534 - Подсветка приборов панвпи


СИГНАЛИЗАЦИЯ

1229 - Соединительный блок шасси-кабина

3101 - Блок-переключатель указателей поворота

3117 - Мигающая контрольная лампа "грузовик" или "тягач"

3118 - Мигающая контрольная пампа прицепа

3119 - Контрольная лампа аварийного сигнала

3161 - Кнопка управления аварийным сигналом

3211 - Передний указатель правого поворота

3212 - Передний указатель левого поворота

3213 - Боковой указатель правого поворота

3214 - Боковой указатель левого поворота

3311 - Задний указатель правого поворота

3312 - Задний указатель левого поворота

3313 - Фонари указателей правого поворота прицепа

3314 - Фонари указателей левого поворота прицепа

3410 - Электроклапан сирены на крыше

3411 - Звуковой сигнал

3512 - Реле стоп-сигналов

3520 - Стоп-сигналлевый

3521 - Стоп-сигнал правый

3522 - Стоп-сигналприцепа

6130 - Переключатель освещения

А - габаритные фонари (подфарники)

В - бпижний свет фар

С - дальний сеет фар

D - световой сигнализатор

Е - звуковой сигнализатор

F - указатель поворота

G - противотуманные фары

Н - противотуманный фонарь

6140 - Фонари дневного света

6321 - Фонарь сигнала заднего хода правый

6322 - Фонарь сигнала заднего хода левый

6326 - Фонарь заднего хода прицепа

8160 - Выключатель стоп-сигнала

8472 - Выключатель фонарей заднего хода

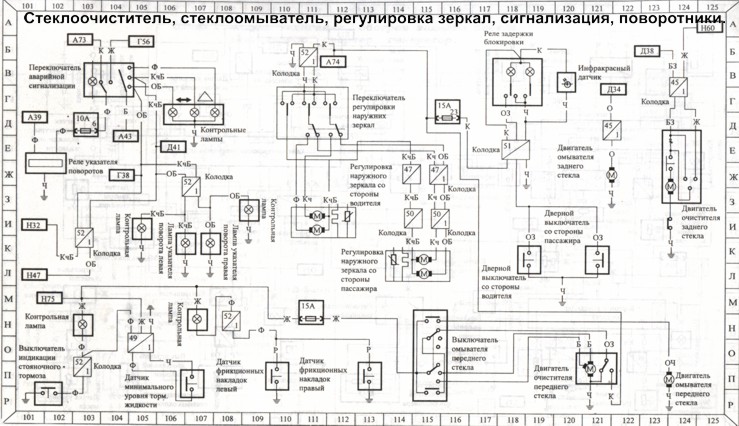

СТЕКЛООЧИСТИТЕЛИ / СТЕКЛООМЫВАТЕЛИ И ФАРЫ ЦЕНТРАЛИЗОВАННАЯ СМАЗКА

4584 - Датчик давления в системе централизованной смазки

5301 - Тактовая схема стеклоочистителя

5310 - Реле времени цепи управления омыеателями фар

5311 - Двигательстеклоочистителя (стеклоочистителей)

5314 - Насос стекгюомывателя (стеклоомывателей)

5319 - Насос омывателей фар

5369 - Выключатель стеклоочистителей / стеклоомывателей / омывателей фар

8104 - Датчик давления воздуха передний

8117 - Контрольная лампа износа тормозных колодок

8141 - Указатель давления воздуха передний

8147 - Реле сигнала износа фрикционных накладок

8195 - Выключатель сигнала износа тормозных накладок левого тормоза

8196 - Выключатель сигнала износа тормозных накладок правого тормоза

8201 - Реле времени системы централизованной смазки

8212 - Электроклалан централизованной смазки

8221 - Контрольная лампа централизованной смазки


ПАНЕЛЬ ПРИБОРОВ ГЛАВНЫЙ ДИСПЛЕЙ

1119 - Реостат освещения панели приборов

2314 - Контрольная лампа зарядки батареи

3117 - Мигающая контрольная лампа ’грузовик" или "тягач”

3118 - Мигающая контрольная пампа прицепа

3411 - Звуковой сигнал

3517 - Контрольная лампа противотуманного фонаря (или фонарей)

4566 - Датчикнаружной температуры

6123 - Контрольная лампа фар дальнего света

6132 - Контрольная лампа фар ближнего света

6531 - Подсветка дисплея

6535 - Подсветка указателя уровня масла

7111 - Тахометр

7313 - Указатель температуры воды

7317 - Указатель уровня и давления масла

7362 - Датчик температуры в контуре охлаждения двигателя

7411 - Указательуровня топлива

7462 - Датчик уровня топлива в баке

7521 - Аварийный сигнализатор “DANGER” ( "Опасно, немедленно остановить")

7522 - Контрольная лампа “SERVICE"

7614 - Главный дисплей

8035 - Контрольная лампа электрозамедлителя

8105 - Датчик давления воздуха задний

8115 - Контрольная пампа стояночного тормоза

8123 - Сигнализатор неисправности пневмосистемы

8138 - Указатель давления воздуха тормозной системы

8165 - Манометрический выключатель воздуха задних тормозов

8166 - Манометрический выключатель воздуха передних тормозов

8174 - Мановыкпючатель воздуха стояночного тормоза и тормоза прицепа

8178 - Манометрический выключатель сигнализатора стояночного тормоза

8216 - Контрольная лампа давления масла

8217 - Контрольная лампа воды контура охлаждения двигателя

8254 - Аварийный сигнализатор масла сервопривода рулевого управления

8268 - Термоконтакт аварийного сигнала температуры в контуре охлаждения

8284 - Манометрический выключатель сигнализатора масла серворуля

8424 - Контрольная лампа демультипликатора

8466 - Контакт нейтрального положения коробки передач

8473 - Контакт на малых передачах

9510 - Аварийный сигнализатор системы торможения автопоезда


ПАНЕЛЬ ПРИБОРОВ ДОПОЛНИТЕЛЬНЫЙ ДИСПЛЕЙ

2221 - Сигнальная лампа Информация" электронного противоугонного устройства

2418 - Контрольная лампа предпускового нагрева

6218 - Контрольная лампа противотуманных фар

6315 - Контрольная лампа рабочего прожектора

7615 - Вторичный дисплей

7960 - Манометрический выключатель на самоустанавливающейся оси

8011 - Контрольная лампа системы АБС

8013 - Контрольная лампа системы АБС прицепа

8020 - Контрольная лампа пробуксовки колес или включения системы “ASFT

8117 - Контрольная лампа износа тормозных колодок

8218 - Контрольная лампа засорения воздушного фильтра

8221 - Контрольная лампа централизованной смазки

8225 - Аварийный сигнализатор уровня воды охлаждения двигателя

8262 - Датчик засорения воздушного фильтра

8317 - Контрольная лампа блокировки межосевого дифференциала

8318 - Контрольная лампа блокировки межколесного дифференциала

8319 - Контрольная лампа отбора мощности

8364 - Контакт на блокировке межколесного дифференциала

8365 - Контакт на блокировке межосевого дифференциала

8366 - Контакт на отборе мощности

8522 - Контрольная лампа подвески

8523 - Аварийная контрольная лампа подвески

8528 - Контрольная лампа самоустанавливаюшейся оси

9266 - Сигнализатор "информация" и контрольный тест "VMAC"

9511 - Сигнализатор неисправности системы торможения тягача


СКОРОСТЬ АВТОМОБИЛЯ

3523 - Стоп-сигнал прицепа (замедлитель на выхлопе)

7114 - Электронный тахограф

7935 - Электроклапан выпускного тормоза “J"

7938 - Реле выпускного тормоза "J”

8032 - Блок реле электрозамедпителя

8034 - Электрозамедлитель

8035 - Контрольная пампа электрозамедпителя

8070 - Привод электрозамедпителя

8076 - Ножной выключатель замедлителя на выпуске

8150 - Электроклапан замедлителя на выпуске

8461 - Датчик скорости автомобиля


ОСВЕЩЕНИЕ И ОПРОКИДЫВАНИЕ КАБИНЫ

2122 - Электропитание прицепа + 24 В

4078 - Контакт двери со стороны водителя

4079 - Контакт двери со стороны пассажира

4617 - Плафон над верхней кушеткой

4618 - Плафон водителя

4625 - Плафон пассажира

4650 - Подсветка ступеньки со стороны водителя

4651 - Подсветка ступеньки со стороны пассажира

4653 - Лампа для чтения карт со стороны водителя

4654 - Лампа для чтения карт со стороны пассажира

4655 - ПласЬон нижней кушетки правый

4656 - Пласрон нижней кушетки левый

4673 - Выключатель плафонов водителя и пассажира

6314 - Рабочий прожектор (тягача)

6315 - Контрольная лампа рабочего прожектора

6362 - Выключатель рабочего прожектора

8526 - Привод опрокидывания кабины

8527 - Реле опрокидывания кабины

8575 - Выключатель опрокидывания кабины


ЭЛЕМЕНТЫ КОМФОРТА КАБИНЫ

4133 - Электропривод противосолнечной шторки лобового стекла

4135 - Электропривод аэратора крыши

4140 - Двигатель солнцезащитной шторки боковой пассажира

4141 - Двигатель солнцезащитной шторки боковой водителя

4160 - Выключатель электропривода аэратора крыши

4175 - Выключатель противосолнечной шторки лобового с текла

4177 - Выключатель боковой противосолнечной шторки со стороны пассажира

4178 - Выключатель боковой противосолнечной шторки со стороны водителя

4180 - Кнопка привода солнцезащитной шторки боковой водителя

4311 - Привод стеклоподъемника окна водителя

4312 - Привод стеклоподъемника окна пассажира

4361 - Управление стеклоподъемником окна водителя

4362 - Управление стеклоподъемником окна пассажира

4365 - Управление стеклоподъемником окна пассажира (на стороне водителя)

4826 - Холодильник


ЭЛЕМЕНТЫ КОМФОРТА КАБИНЫ

4001 - Блок централизованной блокировки дверей

4047 - Электрический замок со стороны пассажира

4048 - Электрический замок со сюроны водителя

4052 - Приемник инфракрасных сигналов

4118 - Контрольная лампа зеркал заднего вида с размораживанием

4122 - Поворотное зеркало заднего виса для водителя с размораживанием

4123 - Поворотное зеркало заднего вида для пассажира с размораживанием

4126 - Реле размораживания зеркал заднего вида

4161 - Выключатель ориентации наружного зеркала (зеркал) заднего вида

4163 - Выключатель размораживания зеркал заднего вида


ЭЛЕМЕНТЫ КОМФОРТА КАБИНЫ

2133 - Розетка 12 В

4111 - Прикуриватель

4136 - Реле элементов дополнительного комфорта

4200 - Понижающий трансформатор (розетка 12 вольт)

4202 - Радиоприемник

4209 - Понижающий трансформатор

4210 - Антенна

4214 - Громкоговоритель водителя

4220 - Дистанционное управление радиоприемником

4221 - Громкоговоритель пассажира

4222 - Нагреваемое сиденье водителя

4223 - Нагреваемое сиденье пассажира

4228 - Радиостанция УКВ

4229 - Телефон

6138 - Двигатель регулировки положени левой фары

6139 - Двигатель регулировки положения правой фары

6166 - Выключатель регулировки фар


СИСТЕМА ЭЛЕКТРОННОГО УПРАВЛЕНИЯ ВПРЫСКОМ (VMAC)

2150 - Резервное питание (датчик давления турбокомпрессора}

2218 - Реле остановки двигателя (при опрокидывании кабине)

2266 - Выключатель остановки двигателя (при опрокидывании кабине)

3411 - Звуковой сигнал

5268 - Выключатель регулятора скорости и оборотов двигателя

5269 - Привод регулировки регулятора скорости и оборотов двигателя

5270 - Шунт ограничения скорости в экспортных модификациях

6535 - Подсветка указателя уровня масла

7317 - Указатель уровня и давления масла

7362 - Датчик температуры в контуре охлаждения двигателя

7368 - Датчик давления масла

7519 - Штепсельная розетка для диагностики

8169 - Манометрический выключатель стояночного тормоза

8217 - Контропьная лампа воды контура охлаждения двигателя

8225 - Аварийный сигнализатор уровня воды охлаждения двигателя

8261 - Датчик скорости вращения двигателя

8272 - Датчик уровня воды охлаждения двигателя

8275 - Датчик уровня масла в двигателе

8286 - Датчик температуры наддувочного воздуха

8366 - Контакт на отборе мощности

8466 - Контакт нейтрального положения коробки передач

8644 - Контактор сцепления

9205 - Вычислительное устройство “VMAC”

9217 - Реле питания вычислительного устройства "VMAC"

9218 - Эпекгрокпапан опережения впуска “ECONOVANCE "

9219 - Привод зубчатой рейки ТНВД

9227 - Датчик положения педали акселератора

9262 - Датчик режима ТНВД

9265 - Датчик положения зубчатой рейки ТНВД

9266 - Сигнализатор "информация” и контрольный тест "VМАС"


ОБОРУДОВАНИЕ МОДИФИКАЦИИ RTMDR

1621 - Масса

2111 - Аккумуляторная батарея (батареи)

2171 - Общий выключатель в модификациях "RTMOR”

2261 - Противоугонное устройство и электрический пуск

2311 - Генератор

2314 - Контрольная лампа зарядки батареи

5511 - Подсветка клапанов

5512 - Контрольная лампа подсветки клапанов в модификации RTMDR

5561 - Выключатель подсветки клапанов

7100 - Ограничитель тока

7114 - Электронный тахограф

8216 - Контропьная лампа давления масла

8227 - Репе давления масла

8267 - Манометрический выключатель аварийного сигнала масла

8461 - Датчик скорости автомобиля


ОБОРУДОВАНИЕ ABS / ASR

7519 - Штепсельная розетка для диагностики

8001 - Вычислительное устройство для системы “ABS-ASR”

8011 - Контрольная лампа системы АБС

8014 - Электроклапан системы АБС передний левый

8015 - Электроклапан системы АБС передний правый

8016 - Электроклапан системы АБС задний левый

8017 - Электрокпапан системы АБС задний правый

8020 - Контрольная лампа пробуксовки колес или включения системы ‘‘ASR’’

8021 - Реле электроклапанов системы "ABS/ASR" (Передн. прав. / Задн. лев.)

8022 - Реле электроклапанов системы "ABS/ASR" (Передн. лев. / Задн. прав.)

8023 - Реле включения системы АБС

8036 - Реле отключения электрозамедлителя

8038 - Электроклапан системы ASR левый

8039 - Электроклапан.системы ASR правый

8046 - Шунт (без АБС)

8060 - Выключатель системы противоскольжения

8061 - Датчик системы АБС передний левый

8062 - Датчик системы АБС передний правый

8063 - Датчик системы АБС задний левый

8064 - Датчик системы АБС задний правый

8070  - Привод эпектрозамедлителя

8076 - Ножной выключатель замедлителя на выпуске

8601 - Вычислительное устройство TBV

9205 - Вычислительное устройство “VMAC"


ОБОРУДОВАНИЕ EBS

1229 - Соединительный блок шасси-кабина

2116 - Штепсельная розетка прицепа 7-контактная (для системы “АБС ’’)

2121 - Реле питания после контакта

3512 - Реле стоп-сигналов

7519 - Штепсельная розетка для диагностики

8020 - Контрольная лампа пробуксовки колес или включения системы “ASR”

8036 - Реле отключения электрозамедлителя

8060 - Выключатель системы противоскольжения

8070 - Привод элекгрозамедпителя

8076 - Ножной выключатель замедлителя на выпуске

8165 - Манометрический выключатель воздуха задних тормозов

8166 - Манометрический выключатель воздуха передних тормозов

8174 - Мановыключатель воздуха стояночного тормоза и тормоза прицепа

8601 - Вычислительное устройство “TBV "

9205 - Вычислительное устройство "VMAC"

9501 - Вычислительное устройство "EBS”

9510 - Аварийный сигнализатор системы торможения автопоезда

9511 - Сигнализатор неисправности системы торможения тягача

9520 - Кран тормоза

9530 - Передний блок

9540 - Правый канал заднего блока (мост)

9545 - Левый канал заднего блока (мост)

9560 - Датчик давления “EBS” в подушках заднего моста

9570 - Датчи к скорости колеса переднего левого

9571 - Датчик скорости колеса переднего правого

9572 - Датчик скорости колеса заднего левого

9573 - Датчик скорости колеса заднего правого


ПОДВЕСКА АВТОМОБИЛЯ (027 -4x2)

7519 - Штепсельная розетка для диагностики

8502 - Вычислительное устройство подвески

8522 - Контрольная лампа подвески

8523 - Аварийная контрольная лампа подвески

8524 - Блок электроклапанов задней подвески

8525 - Блок электроклапанов передней подвески

8541 - Главный электроклапан подушек задней подвески

8542 - Эпектроклалан правой задней подушки подвески

8543 - Электроклапан левой задней подушки подвески

8560 - Пульт дистанционного управления

8571 - Передний датчик уровня подвески

8572 - Задний правый датчик уровня подвески

8573 - Задний левый датчик уровня подвески


ПОДВЕСКА АВТОМОБИЛЯ (044 - 6x2 / 6x4)

7519 - Штепсельная розетка для диагностики

8502 - Вычислительное устройство подвески

8522 - Контрольная лампа подвески

8523 - Аварийная контрольная лампа подвески

8524 - Блок электроклаланов задней подвески

8525 - Блок электрокпапанов передней подвески

8539 - Блок электрокпапанов задней подвески (мост)

8540 - Блок электрокпапанов задней подвески (ось)

8541 - Главный электроклапан подушек задней подвески

8542 - Электроклапан правой задней подушки подвески

8543 - Электроклапан левой задней подушки подвески

8560 - Пульт дистанционного управления

8569 - Привод перераспределителя нагрузки на ось

8571 - Передний датчик уровня подвески

8572 - Задний правый датчик уровня подвески

8573 - Задний левый датчик уровня подвески

8582 - Датчик давления подушек заднего моста


САМОУСТАНАВЛИВАЮЩАЯСЯ ОСЬ

7519 - Штепсельная розетка для диагностики

8501 - Блок реле времени перераспределителя нагрузки на ось

8502 - Вычислительное устройство подвески

8522 - Контрольная лампа подвески

8523 - Аварийная контрольная лампа подвески

8525 - Блок электроклапанов передней подвески

8540 - Блок электроклапанов задней подвески (ось)

8541 - Главный электроклапан подушек задней подвески

8542 - Электроклапан правой задней подушки подвески

8543 - Электроклапан левой задней подушки подвески

8544 - Электроклапан самоустанавливающейся оси

8545 - Реле времени самоустанавливающейся оси

8546 - Реле аварийного отключения самоустанавливающейся оси

8560 - Пульт дистанционного управления

8569 - Привод перераспределителя нагрузки на ось

8570 - Датчикдавления подъемной подушки

8571 - Передний датчик уровня подвески

8572 - Задний правый датчик уровня подвески

8573 - Задний левый датчик уровня подвески

8574 - Манометрический выключатель аварийного сигнала воздуха пневмоподвески

8576 - Датчик давления левой пневмолодушки моста

8577 - Датчик давления правой пневмоподушки моста

8578 - Датчик давления левой пневмоподушки подъемной оси

8579 - Датчик давления правой пневмоподушки подъемной оси


ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ КОРОБКОЙ ПЕРЕДАЧ

1133 - Резистор

2212 - Пусково реле

7519 - Штепсельная розетка для диагностики

7616 - Матричный дисплей

8168 - Манометрический выключатель воздуха вспомогательных контуров

8601 - Вычислительное устройство "TBV "

8610 - Датчик сцепления

8617 - Датчик заднего реле

8618 - Электроклапан задней передачи

8619 - Электроклапан нейтрального положения

8620 - Электроклапан первой медленной передачи “CRAWLER "

8621 - Эпектроклапан переднего репе медленных скоростей

8622 - Эпектроклапан переднего репе быстрых скоростей

8623 - Эпектроклапан заднего реле медленных скоростей

8624 - Эпектроклапан заднего реле быстрых скоростей

8625 - Электроклапан первой передачи

8626 - Эпектроклапан второй передачи

8627 - Эпектроклапан третьей передачи

8628 - Эпектроклапан четвертой передачи

8629 - Эпектроклапан “DELTA 2"

8660 - Датчик скорости "на входе" коробки передач

8663 - Рычаг управления коробки передач

8667 - Выключатель "заднии ход с ограничением"

8668 - Датчи к переднего репе

А1 = "медленная передача"

А2 - питание (+ )

В1 "быстрая передача”

В2 ■ питание (-)

8669 - Датчик "DELTA 2”

8671 - Датчик "первая - вторая"

8672 - Датчик "третья - четвертая"

8674 - Аварийный выключатель “TBV” (в модификации RTMDR )


АВТОНОМНЫЙ ОТОПИТЕЛЬ “D1LCC/D3ICC"

4422 - Автономный отолитель “D1LCC/D3LCC”

4466 - Выключатель автономного отопителя

4469 - Программируемое управление автономным отопителем

4487 - Вариатор температуры

4919 - Насос подачи топлива

4939 - Шунт (автономный отопитель “RTMDR”)

7519 - Штепсельная розетка для диагностики


АВТОНОМНЫЙ ОТОПИТЕЛЬ “Thermo 90”

1229 - Соединительный блок шасси-кабина

4403 - Блок управления вентиляцией

4423 - Автономный отопитель "Thermo 90 "

4426 - Элекгроклапан главного водяного контура

4469 - Программируемое управление автономным отопителем

4470 - Датчик внутренней температуры

4487 - Вариатор температуры

4919 - Насос подачи топлива

4938 - Выключатель главного электроклапана контура охлаждения

7519 - Штепсельная розетка для диагностики


КОНДИЦИОНИРОВАНИЕ ВОЗДУХА

1230 - Проходная втулка

4459 - Панель управления вентиляцией

4470 - Датчик внутренней температуры

4479 - Привод вентиляции кабины

4485 - Привод принудительной циркуляции воздуха в кабине

4486 - Привод распределения воздуха в кабине

4487 - Вариатор температуры

4511 - Отопление и вентиляция

4512 - Компрессор установки кондиционирования

4545 - Реле кондиционирования воздуха

4573 - Прессостат низкого давления

4576 - Прессостат высокого давления

4583 - Реле компрессора кондиционера


КОНДИЦИОНИРОВАНИЕ ВОЗДУХА

АВТОНОМНЫЙ ОТОПИТЕЛЬ “Thermo 90”

1230 - Проходная втулка

4459 - Панель управления вентиляцией

4470 - Датчик внутренней температуры

4479 - Привод вентиляции кабины

4485 - Привод принудительной циркуляции воздуха в кабине

4486 - Привод распределения воздуха в кабине

4487 - Вариатор температуры

4511 - Отоплениеи вентиляция

4512 - Компрессор установки кондиционирования

4545 - Реле кондиционирования воздуха

4573 - Прессостат низкого давления

4576 - Прессостат высокого давления

4583 - Реле компрессора кондиционера

Электрическая схема отопителя рено премиум Электрическая схема отопителя рено премиум Электрическая схема отопителя рено премиум Электрическая схема отопителя рено премиум Электрическая схема отопителя рено премиум Электрическая схема отопителя рено премиум Электрическая схема отопителя рено премиум Электрическая схема отопителя рено премиум Электрическая схема отопителя рено премиум Электрическая схема отопителя рено премиум Электрическая схема отопителя рено премиум Электрическая схема отопителя рено премиум

Статьи по теме:



День семьи в россии подарки

К чему снится любовник дарящий подарки

Сорт подарок графскому описание

Где взять схему дислокации дорожной разметки

Как сделать объемные снежинки из бумаги смотреть
